ArduFoon, een Drentse variatie uit Assen op de "Wonderfoon" van Leo Willems.


(Gemaakt door Reijndert de Haas uit Assen)

De Nijmeegse Leo Willems bedacht iets geweldigs voor ouderen met dementie: de wonderfoon. De wonderfoon is een telefoon van vroeger en als je de hoorn oppakt, hoor je muziek van vroeger.



Alledaagse dingen worden steeds moeilijker voor mensen met dementie. Maar hoe ver ze in dat ziekteproces ook zijn, hoe de kiesschijf van een ouderwets telefoontoestel werkt, dat weten ze vaak nog wel.

Met dat gegeven in zijn achterhoofd bouwde de Nijmeegse ICT’er en uitvinder Leo Willems een wonderfoon: een ouderwetse telefoon als een mini-jukebox.

,,Pak de hoorn van de haak en draai na de kiestoon één van de cijfers – 0 tot en met 9 –  dan krijg je een liedje te horen”, legt hij de eenvoudige werking van het apparaat uit.



Willems kwam op dit idee toen hij enkele jaren geleden tijdens Koninginnedag een PTT-telefoon op de rommelmarkt zag staan: ,,Ik vond het zonde om zo’n mooi ding te laten liggen. De eerste Wonderfoon maakte ik voor mijn dementerende schoonmoeder. Voor haar was het fijn om naar iets te luisteren wat ze herkende van vroeger. In de Wonderfoon zitten liedjes van Nederlandse zangers zoals Wim Sonneveld, Herman van Veen en Vader Abraham.” Voor de duidelijkheid: met de Wonderfoon kun je niet (meer) bellen. Meer informatie: http://www.wonderfoon.nl/

Dit idee is opgepikt door veel techneuten die hier hun eigen "draai" aan gegeven hebben. Zoals ikzelf...



Mijn eigen ontwerp "Ardufoon" is een variatie op de Wonderfoon en start in 4 seconden op.
Er is een volumeregeling beschikbaar en tevens een subtiel controlelampje  om de werking van de telefoon te kunnen controleren.


De werking is hetzelfde met een paar uitbreidingen, maar er worden andere onderdelen gebruikt om de kosten laag te houden. Technische informatie: de ardufoon is gebouwd op basis van een esp8266 compatible microcontroller. Samen met een DFPlayer Mini, software  en een klein SD kaartje onstaat de Ardufoon. Er kunnen maximaal 10 mappen met elk 10 muzieknummers afgespeeld worden en er is tevens een volumeregeling middels de drukknop op de telefoon.

Met wat technische creativiteit kun je er zelf eentje bouwen !  De T65 telefoons zijn op bijv. marktplaats te vinden. De broncode is te vinden op GitHub.

In het apparaat zit een RobotDyn D1r2 computer bordje met een zelfbouw  'shieldwaar de mp3 speler middels een header op gemonteerd is, samen met twee connectors waar de draaischijf, de drukknop en de hoornschakelaar ingeprikt worden. Een mooi compact en storingsvrij geheel. Het geheel wordt met 'tiewraps' (bouwmarkt) vastgezet in de telefoon zodat er niets 'rammelt'.

(Update herfst 2020: ondertussen heb ik een eigen printje ontworpen. Deze kan als DIY-kit besteld worden. Een foto handleiding vindt u bij de downloads ).

Je kunt een powerbank aansluiten voor "mobiel gebruik". Het stroom"verbruik" is maar 60 a 70 mA. Op een powerbank van 1500mAh kun je dus ca. 20 uren continue 'draaien'. Veel powerbanks kunnen zomaar uitgaan omdat ze "denken" dat er geen telefoon is aangesloten. Hiervoor heb ik een oplossing bedacht die vanaf begin december 2022 ingebouwd zit in de software. Voor meer info, stuur me een berichtje :)

Ik ben bezig moet uitzoeken hoe e.e.a. kan werken met een druktoets telefoon door gebruik te maken van maar één I/O lijntje. Meer info hierover is hier te vinden.

Voor meer informatie kunt u contact opnemen via e-mail: apm.de.haas@geemeel.kom. En dan netjes geschreven als gmail punt com natuurlijk ;-)



Er zijn meer initiatieven, zoals:

Wonderfoon

Wonderfoon.EU

ArduinoFoon

X65

Innovatiekring Dementie

Via extern kastje, zonder ombouw





Rating: 5 sterren
2 stemmen
Foto Handleiding Wonderfoon Doe Het Zelf
PDF – 6,7 MB 253 downloads
Ardufoon 1 9 Handleiding
Word – 45,2 KB 242 downloads
Bouwbeschrijving zonder prefab printje
Word – 12,1 MB 289 downloads

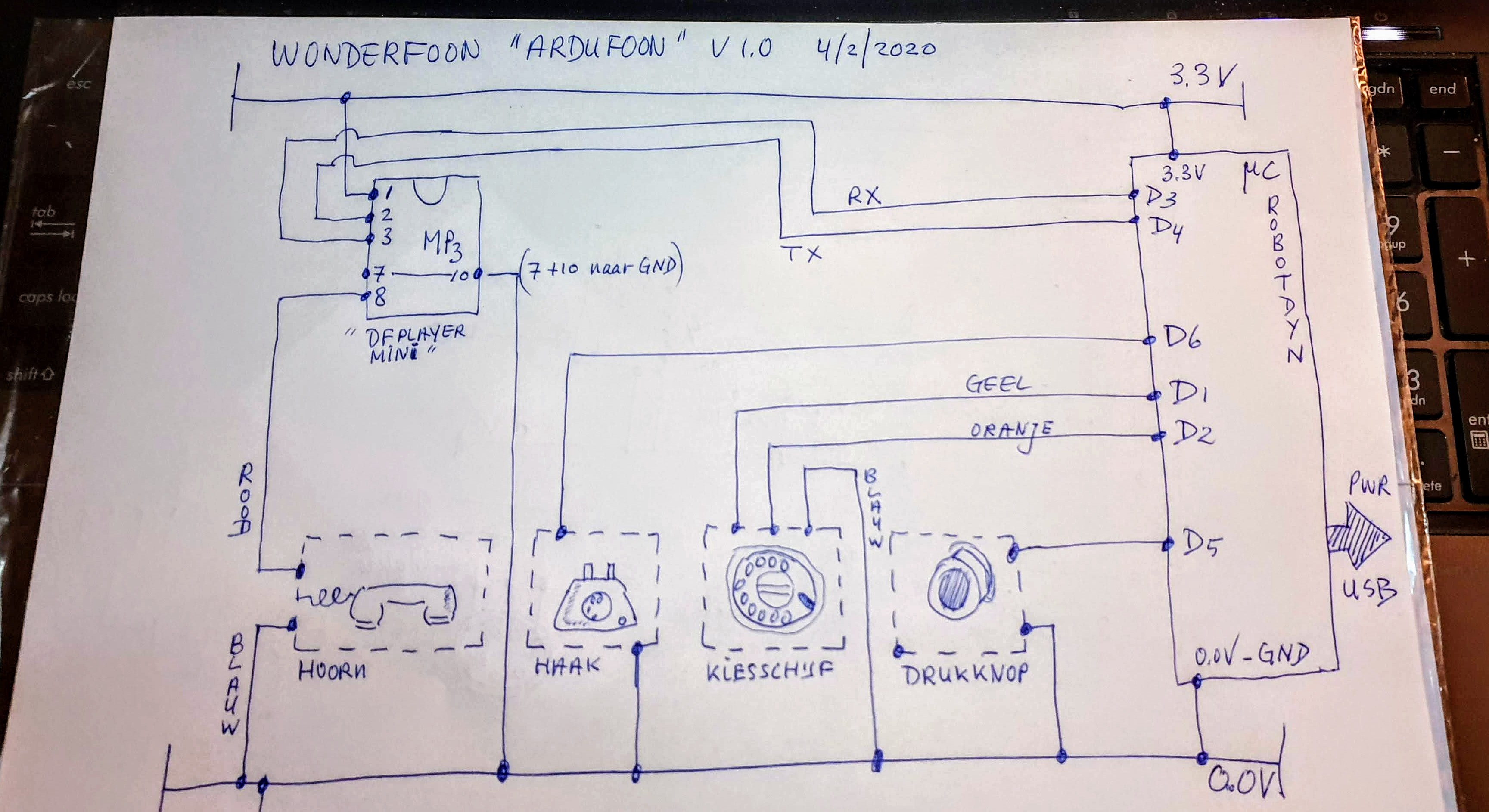

Electrisch schema
Afbeelding – 753,4 KB 309 downloads

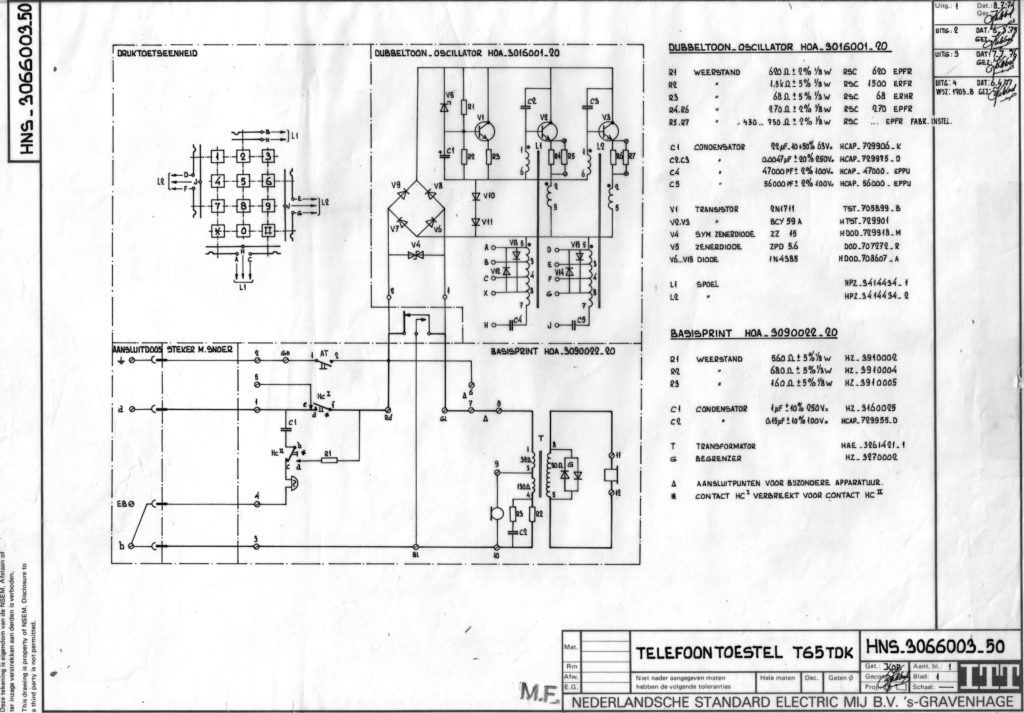

T 65 TDK Toestel Schema 1024 X 713
Afbeelding – 120,4 KB 256 downloads
Ardufoon 1 9 WEMOS 2020 10 28 12 24 08 Json
Tekstbestand – 42,7 KB 211 downloads
Gerber PCB 2020 10 28 12 28 27 Zip
Tekstbestand – 111,4 KB 192 downloads
